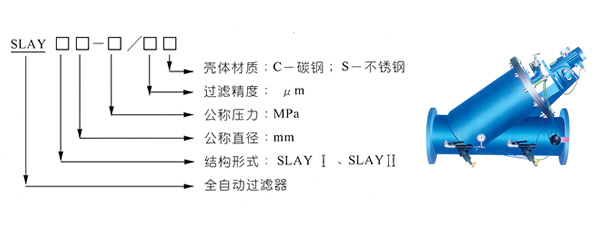

(十一)SLAY全自动过滤器
  SLAY全自动过滤器具有全自动清洗结构的线型过滤器,滤件采用高强度的Johnson滤网,因而具有过滤面积大,容易清洗等优点。过滤时,消当过滤器进出口压差达到一定值时(一般为0.05MPa),过滤器的反冲洗系统开始自动操作,电机驱动不锈钢刷旋转,杂质微粒被转动的钢刷从滤件内壁刷下,然后经排放阀排出,达到清洗目的。过滤器在整个过滤与清洗过程中,物料不断流,实现了连续化,自动化生产。
SLAYI全自动过滤器
1、技术特征
  ★最大流量:700m3/h(以水为介质)
  ★过滤面积:6000cm2
  ★最大压力:1.0MPa(可按要求制成1.6MPa)
  ★最高工作温度:<100℃
  ★过滤精度:100-1000um
  ★电机功率:0.37KW
  ★排放时间:15S
  ★排放量:主流量1%左右
  ★排放阀通径:Rc2
2、结构简图及尺寸

(DN100、125、150、200)SLAY I全自动过滤器
SLAYII全自动过滤器
1、技术特征
  ★过滤面积是进口截面积3以上
  ★公称压力:0.6、1.0、1.6、2.5MPa
  ★最高工作温度:<100℃
  ★过滤精度:100-1000um
  ★电机功率:0.37KW
  ★电磁阀排放时间:15-20S
2、结构简图及尺寸
SLAY II全自动过滤器
  表1-34

公称直径DN
安装尺寸
排污阀公称直径
N3
D
L
H
h1
h2
h3
h4
d0
50、65、80
Φ400
716
1660
640
240
580
230
Φ378
40
100、125
Φ500
816
1740
700
260
580
280
Φ479
50
150、200
Φ600
916
1830
760
290
580
300
Φ579
50
