| (五)SQS系列汽水混合器 |
★产品特性
SQS系列汽水混合器是新型节能环保产品，它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热交换效率高，节省能源等特点，被广泛地使用在生活用热水采暖和势力除氧等系统中，加热器主要由喷管、壳体、网板、垫圈等部分组成，加热水通过呈拉伐尔管状的喷管时，汽从喷管侧通过管壁上许多斜向小孔喷入水中，二者在高速流动中瞬间良好混合，以达到加热水的目的。
对于不同型号规格的加热器，在额定流量下，加热不同温度的热水所需蒸汽量可由于式计算：
D0=D1C(T2-T1)/i0"=D(qT2-qT1)/(i0"-C2T2)
式中：D1--额定流量(t/h) C1--水在t1温度下比热(KJ/Kg.℃) T2--加热后的水温(℃)
D0--所需蒸汽量(t/h) C2--水在t2温度下比热(KJ/Kg.℃) T1--进入加热器水温(℃)
i0"--进入加热器在压力 P0--下的饱和蒸汽热焓(KJ/Kg)
在额定进水流量及蒸汽压力为0.4MPa下，不同加热温差与蒸汽消耗量的关系式：
◆开式系统蒸汽消耗量t/h 表2-11 |
| |
|
SQS-
|
4
|
6
|
8
|
10
|
12
|
16
|
20
|
24
|
32
|
40
|
48
|
|
额定进水流量D1
|
1.2
|
2.5
|
4.5
|
7.0
|
10
|
16
|
25
|
35
|
60
|
105
|
165
|
|
加热
温差
℃
|
20
|
0.039
|
0.081
|
0.146
|
0.228
|
0.325
|
0.520
|
0.813
|
1.138
|
1.951
|
3.145
|
5.366
|
|
40
|
0.081
|
0.188
|
0.303
|
0.471
|
0.672
|
1.076
|
1.681
|
2.353
|
4.034
|
7.057
|
11.095
|
|
60
|
0.125
|
0.261
|
0.469
|
0.730
|
1.043
|
1.669
|
2.609
|
3.652
|
6.261
|
10.952
|
17.217
|
|
80
|
0.173
|
0.360
|
0.649
|
1.009
|
1.441
|
2.306
|
3.603
|
5.045
|
8.649
|
15.135
|
23.784
|
|
|
| ◆循环系统蒸汽消耗量t/h 表2-12 |
| |
|
SQS-
|
4
|
6
|
8
|
10
|
12
|
16
|
20
|
24
|
32
|
40
|
48
|
|
额定进水流量D1
|
1.2
|
2.5
|
4.5
|
7.0
|
10
|
16
|
25
|
35
|
60
|
105
|
165
|
|
加热
温差
℃
|
70-95
|
0.054
|
0.112
|
0.201
|
0.312
|
0.446
|
0.714
|
1.116
|
1.562
|
2.678
|
4.687
|
7.366
|
|
70-110
|
0.088
|
0.183
|
0.330
|
0.514
|
0.734
|
1.174
|
1.830
|
2.569
|
4.404
|
7.706
|
12.110
|
|
70-130
|
0.137
|
0.286
|
0.454
|
0.800
|
1.143
|
1.829
|
2.857
|
4.000
|
6.857
|
12.000
|
18.807
|
|
|

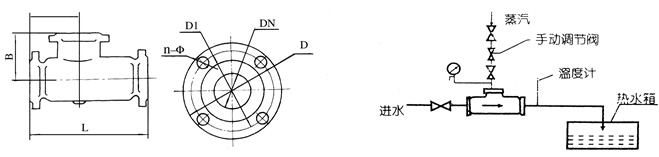

| ★产品型号 表2-13 |
|
型号
|
SQS-4
|
SQS-6
|
SQS-8
|
SQS-10
|
SQS-12
|
SQS-16
|
SQS-20
|
SQS-24
|
SQS-32
|
SQS-40
|
SQS-48
|
|
安装尺寸
|
A
|
105
|
130
|
220
|
450
|
|
B
|
105
|
130
|
170
|
300
|
|
L
|
240
|
360
|
660
|
1200
|
|
水侧
连接
法兰
|
Dg
|
30
|
50
|
100
|
200
|
|
D1
|
110
|
145
|
210
|
350
|
|
D
|
145
|
180
|
245
|
405
|
|
n×Φ
|
4×18
|
4×18
|
8×18
|
12×22
|
|
汽侧
连接
法兰
|
Dg
|
40
|
65
|
125
|
250
|
|
D1
|
110
|
145
|
210
|
350
|
|
D
|
145
|
180
|
245
|
405
|
|
n×Φ
|
4×18
|
4×18
|
8×18
|
12×22
|
|
★产品用途
◆用于热水采暖系统中
作为加热设备代替原板式换热器。
◆用于浴室加热热水，
送入水箱，代替热水箱
中原高噪声，强振动的
蒸汽直接加热方式。
◆用于除氧器预热软水。
◆用于水-水换热。 |
|
|
|
| |
| |
