PSQ系列蒸汽喷射真空泵

产品概述
   蒸汽喷射真空泵是一种用水蒸汽作为抽气介质来获得真空的装置。一定压力的蒸汽通过拉伐尔喷嘴以超音速射出。由压力能转化为速度能。在喷嘴出口处由于高速汽流的引射作用形成低压,工作蒸汽与被抽气流在混合室进行混合,并进行能量交换,混合气流在扩压管内得到减速增压。由于用户对真空度要求不同。每台蒸汽喷射真空泵可由单级或数级串接。级数越多,真空度越高(残压越低)。一般吸入压力与级数的关系如下:

   为了降低第一级和第二级喷射器的工作负荷和蒸汽耗量,在第一级和第二级喷射器之间设置了中间冷凝器。
   为了降低第一级喷射器的排空噪音,在第一级喷射器后设置消音冷凝器
   中间冷凝器和消音冷凝器可分为直冷式或间冷式。
   直冷式冷凝器亦称混合式冷凝器,可分为喷淋式和筛板式。
   间冷式冷凝器亦称列管式冷凝器。

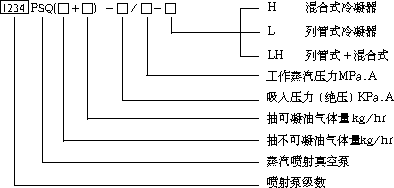

型号标准

产品用途
   1PSQ系列: 适用于气力输送,废气(尾气)回收(捕集),减压蒸发,加氢裂解,催化重整。
   2PSQ系列:适用于化纤脱水,油脂脱水,无机盐、碱液及其它化合物的真空浓缩蒸发。
   3PSQ系列:适用于甘油蒸馏,油脂蒸馏、油脂脱色、切片干燥,真空脱泡,单体回收,浓缩结晶,真空浸渍,真空回潮等。
   4 PSQ系列:适用于脂肪酸蒸馏,油脂脱臭,浓缩结晶,升华干燥,蔬菜真空脱水等。

1PSQ系列一级蒸汽喷射真空泵
技术参数


说 明
  1、许可工作蒸汽最低压力为 0.3MPa( 绝压),请用户在订货时说明,以便我们根据用户的实际工作蒸汽压力配制喷嘴。
   2、图示冷凝器为混合式,我们可以根据用户要求配制列管式冷凝器。
   3、本泵没有消音冷凝器也能正常工作。但有了消音冷凝器可降低工作噪音。

应用场合

   1、化合物的浓缩蒸发
   2、无机盐、碱液的真空浓缩
   3、油脂脱色、脱水
   4、苯酐、顺酉干、偏酉干

2PSQ系列二级蒸汽喷射真空泵

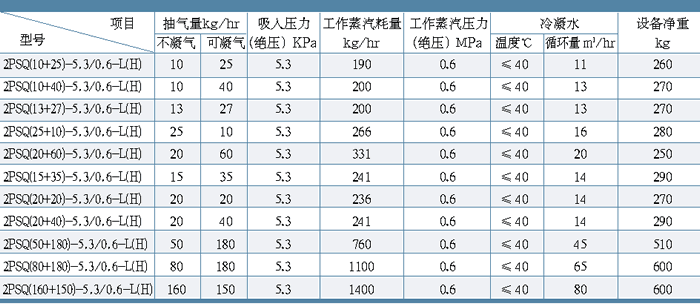

技术参数

说 明
  1、许可工作蒸汽最低压力为 0.3MPa( 绝压),请用户在订货时说明,以便我们根据用户的实际工作蒸汽压力配制喷嘴。
   2、图示冷凝器为混合式,我们可以根据用户要求配制列管式冷凝器。
应用场合

   1、化合物的浓缩蒸发
   2、无机盐、碱液的真空浓缩
   3、油脂脱色、脱水
   4、苯酐、顺酐、偏酐

3PSQ系列三级蒸汽喷射真空泵

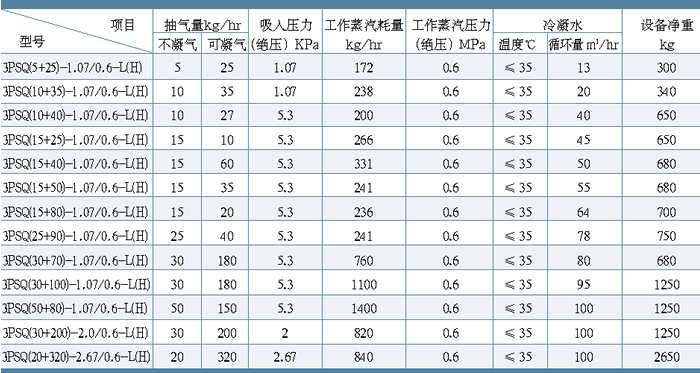

技术参数

说 明
   1、许可工作蒸汽最低压力为 0.3MPa( 绝压),请用户在订货时说明,以便我们根据用户的实际工作蒸汽压力配制喷射嘴。
   2、图示冷却凝为混合式,我们可以根据用户要求配制列管式冷凝器。

应用场合
  1、粘胶纤维真空脱泡
   2、植物油脂脱色、脱臭
   3、真空浸渍
   4、喷射制冷
   5、化纤切片干燥
   6、化学单体回收
   7、烟叶真空回潮
   8、甘油蒸馏
   9、浓缩结晶

4PSQ系列四级蒸汽喷射真空泵

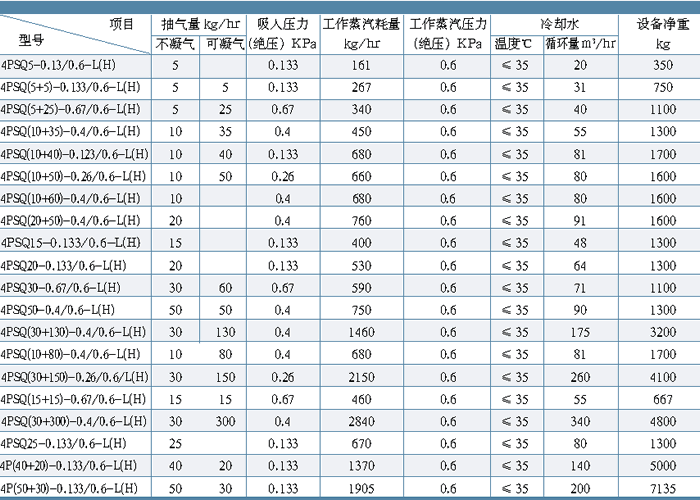

技术参数
